Голосовой информатор в автомобиль

В этом примере мы будем использовать ISD1820 как голосовой информатор о какои либо событии в вашем автомобиле. Например поднятый рычаг стоночного тормоза, низкое давление масла, включение заднего хода и т.п. Для проекта вам понадобятся: • плата звукового модуля на ISD1820 -1шт; • пластмассовый корпус -1шт; • громкоговоритель 0,5 Вт, сопротивление 8 Ом -1шт; • понижающая плата на LM2596 или любая аналогичная--1шт; • усилитель PAM8403-1шт; • источник питания; • соединительные провода -паяльник; Для более качественной записи звука могут еще понадобится: • разъем Джек 3,5мм-1шт; • резисторы 500 кОм и 50 кОм -1шт; Прежде всего настраиваем выходное напряжение LM2596 в диапазоне 3В - 5.5В Соединяем компоненты по схеме

Схема с линейным входом Если линейный вход для записи и передачи звука использовать не планируется, то упрощаем схему

Схема без линейного входа Подключаем выводы 12в LM2596 параллельно концевику стояночного тормоза, фонарей заднего хода, концевику дверей или еще куда либо в зависимости от события которое вы хотите озвучить Активируем концевик, подняв рычаг стояночного тормоза или включив задний ход. В общем все зависит от того куда вы подключили модуль. Нажав кнопку REC записываем сообщение. Например: "Поднят стояночный тормоз!". Либо же, если вы использовали схему с линейным входом, подключить модуль к выходу 3.5мм телефона воспроизвести заранее скачанное сообщение с него. Нажав кнопку P-E на модуле прослушайте записанное сообщение Если результат вас устроил, то установите перемычку P-E на 5-6 контакты 2 столбца контактной группы модуля ISD1820 Теперь при срабатывании концевика на модуль будет подаваться напряжение, после чего будет постоянно произносится записанная вами фраза.

Характеристики модуля ISD1820 (datasheet) • Источник питания: 3,3 – 5,5 В • Длительность аудио записи: 10 сек • Расстояние для записи: не более 0,2 м • Динамик: 0,5 Вт, 8 Ом • Размер платы: 38 x 42 мм Для записи записи голосового сообщения (длительностью не более 10 секунд) следует нажать на кнопку REC, во время записи на модуле будет гореть встроенный светодиод. При однократном нажатии на кнопку PLAYE будет полностью воспроизводится все записанное аудио сообщение. Воспроизведение звука или голосового сообщения при нажатии на кнопку PLAYL сразу остановится, когда вы отпустите кнопку. Подключение модуля ISD1820 записи звука

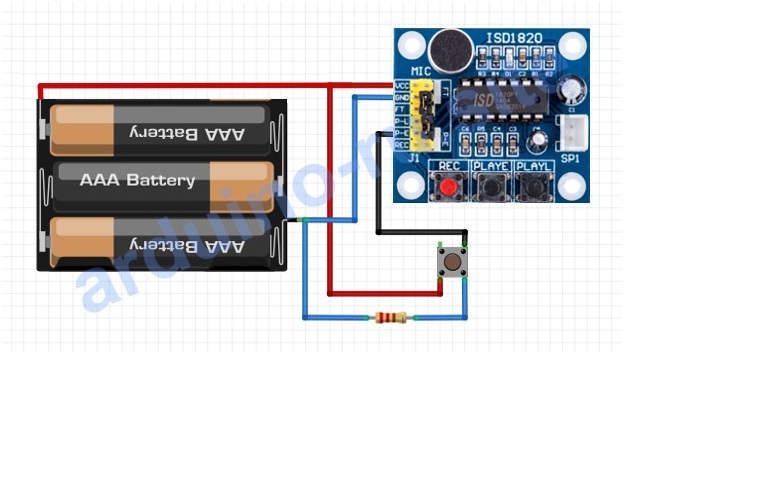

Чтобы работать с модулем автономно, достаточно подключить питание (не более 5 Вольт) и подавать на контакт P-E напряжение, чтобы воспроизводить звук. В схеме использована тактовая кнопка с подтягивающим резистором, вместо нее можно использовать концевой выключатель или любое другое подходящее устройство. Таким же способом можно подключить кнопку к контакту REC для начала записи голосового сообщения.
