Як підключити лампу з датчиком руху і як його налаштувати

Підключення світильника з датчиком руху - просте і відносно швидке заняття, яке не вимагає ніяких професіоналів. Ми можемо легко підключити його стандартними інструментами вдома. Як підключити лампу з датчиком руху? Стандартний датчик руху має потужність 230В. Правило передбачає підключення такого типу пристроїв між лампою та джерелом живлення. Якщо у вас лампа на 12 В, підключення сповіщувача до лампи буде виглядати так:

Як підключити лампу з датчиком руху і як його налаштувати Датчик руху використовується в широкому розумінні теми освітлення. Починаючи від зовнішнього освітлення, де зазвичай використовуються галогенні світлодіоди або садові лампи, до внутрішнього освітлення, де датчик руху можна підключити до більшості типів освітлення, від звичайної лампи до навіть світлодіодних панелей, все залежить лише від того, як ми встановили електрику. встановлення.. Підключити лампу з датчиком руху не складе труднощів навіть для новачків. Однак проблемою може бути вибір самого світильника, для якого ми можемо купити зовнішній датчик руху, або вибір світильника з вбудованим датчиком руху та сутінків. Галогенна лампа з датчиком руху буде набагато зручніше у використанні, а також забезпечить нам ще більшу економію електроенергії. Якщо ви обираєте лампу, яка вже оснащена датчиком руху, ви отримуєте вже готову лампу, яку потрібно лише підключити до джерела живлення, щоб почати працювати. Якщо ми виберемо світильник із зовнішнім датчиком руху, то його доведеться встановити між джерелом живлення та самим світильником. Зовнішній датчик руху дозволить нам вільно вибирати місце його установки, єдиним обмеженням буде розташування електроустановки. У випадку лампи з вбудованим датчиком ми не матимемо цієї можливості, оскільки в більшості випадків датчик вбудований у лампу і ми зможемо лише встановити кут його виявлення. Як підключити лампу з датчиком руху – інструкція Все починається з вибору лампи, де ми можемо вирішити придбати датчик руху окремо або готову лампу з вбудованим датчиком. Вуличний світлодіодний світильник з датчиком руху стане зручною для проживання та забезпечить високу енергоефективність, що дозволить економити електроенергію до 90%. Як підключити світильник з датчиком руху - в інструкції, якої слід дотримуватися, сказано, що якщо ви вирішили підключити датчик руху окремо, то спочатку необхідно підготувати електромонтаж, тому що його монтаж проходить між джерелом живлення і самою світлодіодною лампою. Підключення готового світильника з датчиком руху - справа декількох хвилин. Для початку нам потрібно підготувати 7 основних інструментів, таких як: • молоток • викрутка • кріплення до фасаду • коробчастий ключ • ключ torx • олівець • тестер напруги Підключення датчика руху Основним завданням будь-якої роботи з електрикою є відключення запобіжника, який відповідає за подачу електроенергії. Потім, щоб переконатися, що струм не продовжує текти в стирчать проводах, потрібно перевірити кожен провід тестером напруги. Якщо електрика дійсно була відключена від установки, контрольна лампа не повинна горіти. Наступні кроки встановлення такі ж прості, як і попередні. Просто візьміть патрон для лампи і покладіть його на стіну поруч із стирчать проводами, а потім позначте олівцем отвори для кріплення. Якщо ми прикручуємо освітлення до зовнішнього утепленого фасаду, доцільно використовувати спеціальні кріплення з пінополістиролу. В цьому випадку просто забиваємо їх в стіну, де ми розмітили кріпильні отвори. Щоб конструкція була стійкою, потрібно затягнути кріплення за допомогою ключа Torx. Останнім елементом складання цоколя світлодіодного світильника є додавання тримача до кріплень і міцне його затягування. Підключення датчика руху Як виглядає підключення датчика руху? Перш за все, пам'ятайте, що ми підключаємо датчик руху між джерелом живлення і лампою або іншим приймачем. Стандартна установка на 230 В потребує фазного дроту, нульового дроту та заземлення. Підключення датчика руху почніть з відкручування коробки заднього ліхтаря. Потім потрібно відкрутити сальник ззаду корпусу і надіти його на стирчать дроти. Наступним кроком буде протягнути дроти до електричної коробки лампи та затягнути сальник безпосередньо на задній частині корпусу, щоб дріт не рухався. Галогенна лампа з датчиком руху підключається, коли всі дроти прикручені до електричного куба, зберігаючи відповідність кольорів проводів. Якщо ми хочемо окремо підключити лампу та датчик руху, то, на жаль, спочатку потрібно встановити електроінсталяцію. Це рішення дозволяє окремо регулювати розташування датчика, і окремі датчики часто пропонують більше можливостей програмування. Установка датчика руху в галогенну лампу Налаштування датчика руху в галогенній лампі в більшості випадків передбачає відповідну настройку його потенціометрів. На корпусі зазвичай три варіанти регулювання: TIME, LUX, SENS, незалежно від того, галогенна лампа з датчиком руху або датчик руху, який купується окремо. Налаштування датчика руху багато в чому залежить від наших індивідуальних уподобань і використання самої лампи. Вуличний світильник з датчиком руху зазвичай має 3 значення, які можна змінювати. Звичайно, його використання буде залежати від того, як встановити датчик руху в світильнику. Налаштування датчика руху можна змінити в будь-який час за допомогою трьох налаштувань. Це: ЧАС – це налаштування часу, яке визначає, як довго наша лампа буде випромінювати світло LUX - це значення визначає режим роботи День/Ніч, завдяки якому ми встановлюємо оптимальну яскравість, при якій має вмикатися лампа SENS – це налаштування чутливості датчика руху та налаштування його діапазону. Незалежно від того, вибираємо ми галогенну лампу з датчиком руху або купуємо її окремо, в більшості випадків на її корпусі є 3 варіанти регулювання (в більш дешевих датчиках цієї опції не буде, і вона буде оптимально встановлена виробником).

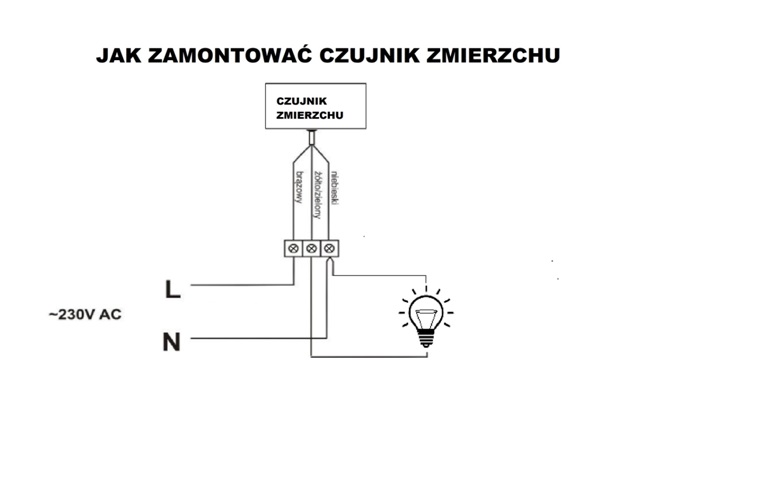

Установка датчика руху в галогенну лампу Підключення датчика сутінків Сутінковий датчик підключається так само, як і датчик руху. Лампа з датчиком руху та сутінок розширює роботу нашої лампи, що може зробити її набагато ефективнішою та енергозберігаючою. Як підключити датчик сутінків? Ми повинні пам’ятати про правильне підключення проводів: синій кабель до N, зелено-жовтий кабель до PE, а коричневий кабель до L. Це рішення дозволяє значно заощадити фінанси, навіть 50%, на рахунках за електроенергію . Бо освітлення вмикається лише вночі та коли виявляє рух. Завдяки використанню сутінкового датчика світильник переходить в режим очікування вночі, а потім включається тільки при виявленні руху. Однак потрібно пам'ятати, що сутінковий датчик повинен знаходитися на відкритому просторі, оскільки він фіксує сонячне світло. На жаль, це рішення не працюватиме в закритому просторі.

Підключення датчика сутінків Іноді зустрічаються бездротові варіанти, які зазвичай живляться від приєднаних невеликих сонячних панелей. Таке рішення означає, що вдень лампа заряджається від сонячного світла, а вночі переходить в режим очікування і виконує свою роботу. Монтаж такого рішення часто не вимагає додаткових робіт або спеціальних інструментів. Лампа з датчиком руху – налаштування та висновки Як налаштувати датчик руху на правильну роботу. Ми знаємо, що кожен датчик руху має 3 датчики: • Перший датчик – регулює діапазон SENS від 1 м до 12 м. • Другий датчик – регулює час активації. • Третій датчик – дозволяє визначити день і ніч. Лампа з датчиком руху – це сучасний вид освітлення, який є енергозберігаючим рішенням для зовнішнього чи внутрішнього застосування. Часто використовується в офісах, де використовується лінійне світлодіодне освітлення, це дозволить заощадити фінанси. Використання датчика руху є ідеальним рішенням для приміщень, де співробітники часто забувають вимкнути світло, тому його часто використовують у ванних кімнатах компаній, кухнях і соціальних кімнатах. Світлодіодний світильник із датчиком руху та сутінок — ідеальне рішення для освітлення вашої території, автостоянки чи навіть саду. Освітлення автоматично вмикається в саду, як тільки воно відчуває рух, що часто створює унікальну атмосферу в саду.

як налаштувати датчик руху Як підключити датчик руху до лампи? Тип пристрою, який ми виберемо, буде залежати в першу чергу від того, як підключити датчик руху до світильника. Але найпростіше пояснення полягає в тому, що я підключаю фазовий провід до клеми (L), позначеної коричневим кольором на датчику руху. Ми підключаємо два дроти до клеми N (синій), один подає нейтральне живлення, а інший йде до джерела світла. Наступний провід – це червоний провід, який отримує електричний потенціал і підключається безпосередньо до лампочки. Розрізняємо датчики руху MV і PIR. Підключення датчика. Є датчики руху MV і PIR. Перші працюють за принципом випромінювання та прийому електромагнітних хвиль, а в другому випадку ми матимемо справу з уже популярною інфрачервоною детектором руху.

Як підключити датчик руху до лампи? Незалежно від того, перший чи другий варіант ми обираємо, ми завжди підключаємо датчик руху до лампи між джерелом світла та джерелом енергії. Відповідне підключення датчика не дозволить йому виявити рух і не передаватиме енергію далі. При його виявленні електрична енергія пропускається через датчик і надходить до лампи протягом певного часу, який встановлюється на вбудованому потенціометрі. Схема підключення датчика руху буде дещо іншою, якщо нам потрібен детектор руху для установки на 12В і датчик руху для стандартної установки на 230В. Однак правило завжди залишається незмінним, тобто ми завжди повинні підключати цей тип пристроїв між лампою та джерелом живлення. Схема підключення датчика руху Підключаючи галогенну лампу з датчиком руху, ми завжди повинні починати з уважного читання інструкції користувача. У більшості випадків там ви знайдете детальну схему підключення датчика руху, яка допоможе вам пройти весь процес установки. Як видно на перший погляд, ми робимо це дуже схожим чином. Схема підключення датчика руху: при установці 230В працюємо на проводі фази, нуля і заземлення, а в разі безпечної напруги будемо мати справу з червоним і чорним проводами, тобто «плюс» і «мінус» .
